电机皮带松紧度调整器

随着石油能源需求量的急剧增加，各种抽油机械也夜以继日地不停运转，导致传动皮带时常因松动而在皮带轮之间打滑，如不及时紧带，传动效率将会下降、甚或出现烧带，给生产造成损失。普通油井换带周期一般为两月一次，特殊油井甚至一月一次，如需换带则须停机，因此更换和调整必须方便快捷。其中，实用的方法就是在电动机底座上调整，原始方法是松开电机顧却螺钉、用撬棍撬动电机，就位后再紧固螺钉。上述方法少需要两个人以上才能完成，且若操作不当会带来隐患；况且停井时间长，容易卡井，带来更大经济损失；另外由于电机底脚螺钉锈蚀、可操作空间狭小，使拆装更为不便。因此亟需设计一种结构简单、操作十娥、安全方便、适应范围广的 皮带调整装置。

名称：一种电机皮带松紧度调整器

类型：实用新型

申请()号：CN200820227968.8

申请日期：2008-12-22

公开/公告号：CN201323495Y

公开/公告日期：2009.10.07

申请(权)人：刘巨东

发明人：王云海，刘巨东

国省代号：CN130928

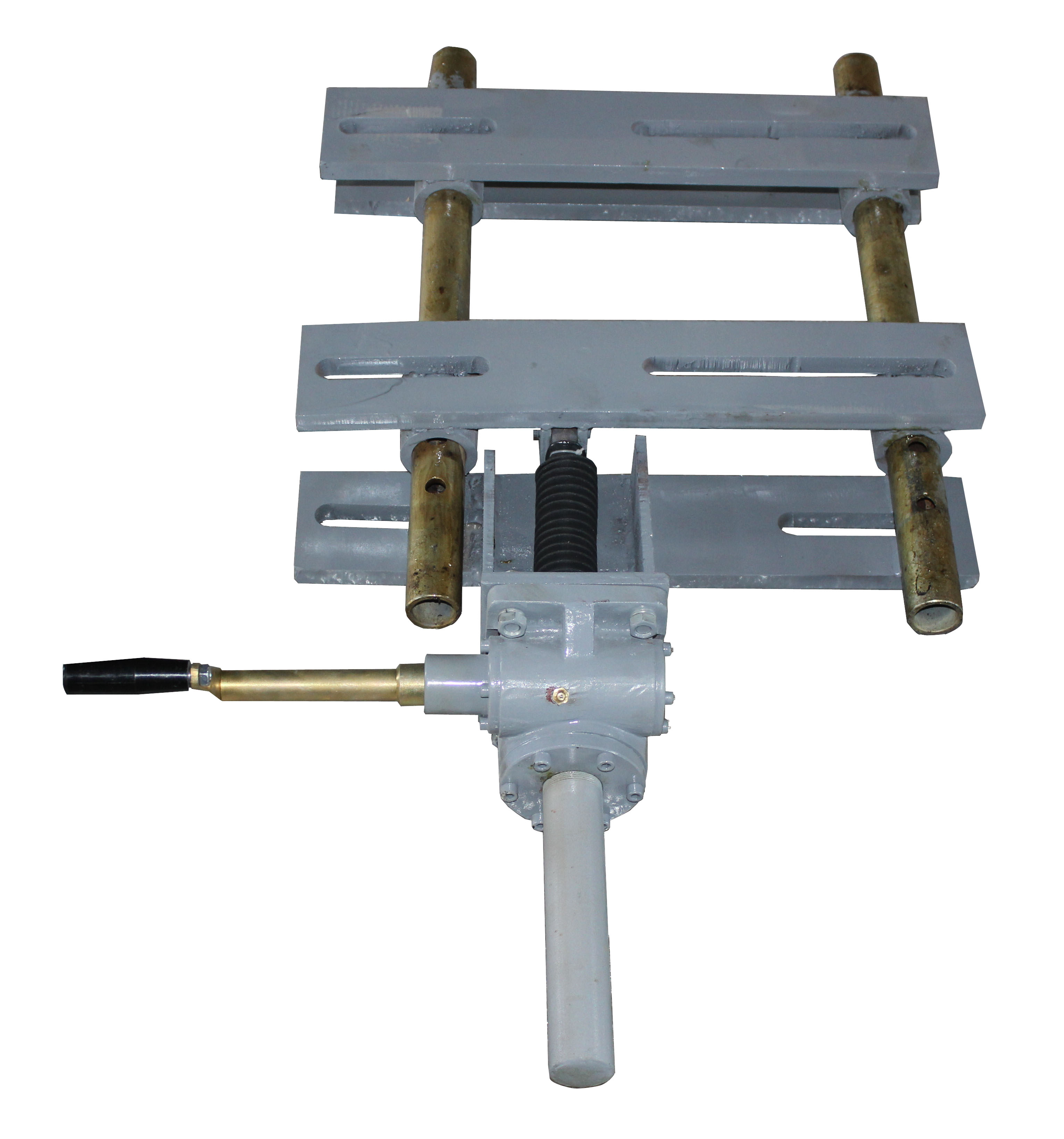

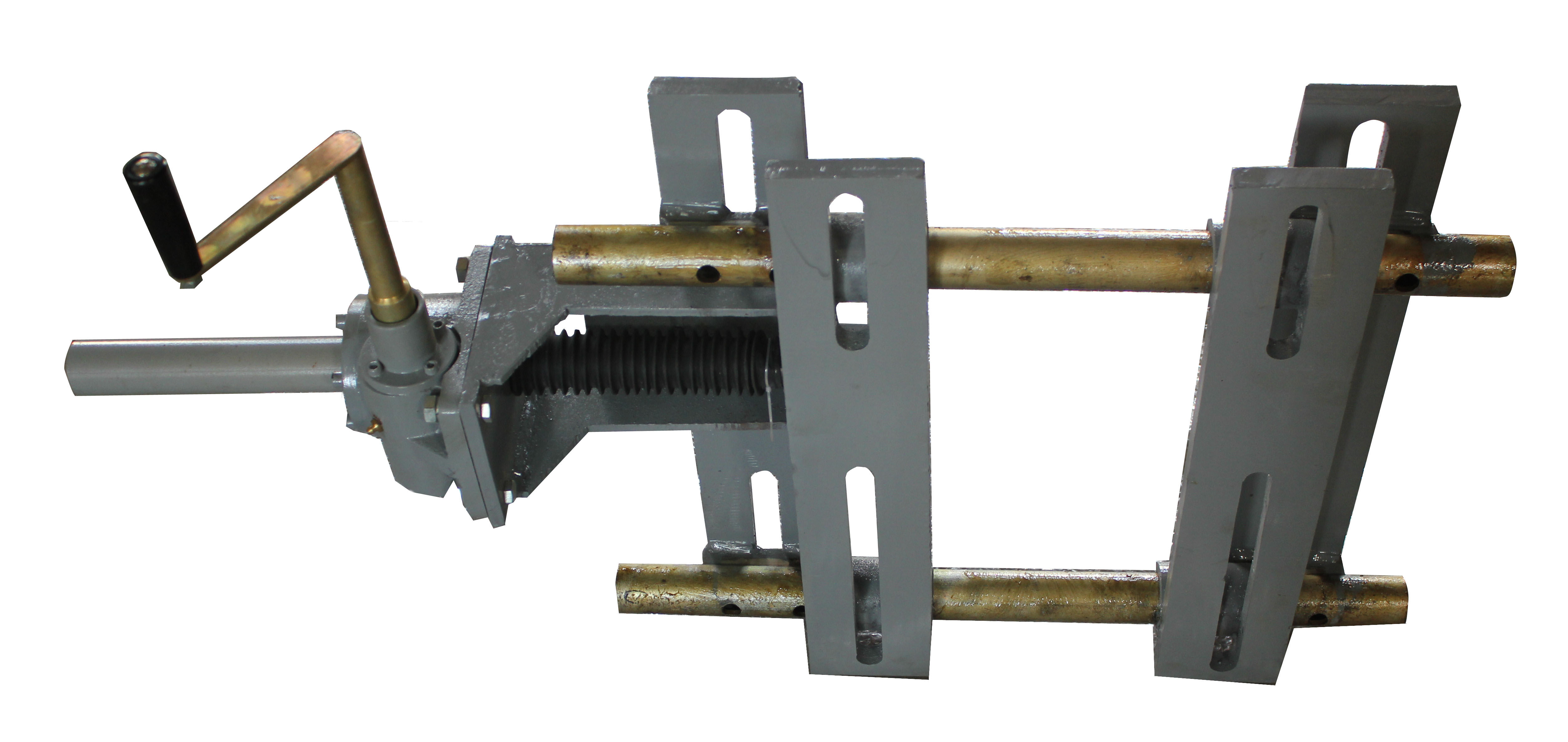

摘要：一种电机皮带松紧度调整器,构成中包括底座,电机座,平移驱动装置;所述底座两侧平行设置滑杠,所述电机座通过托架支撑在滑杠上,所述平移驱动装置固定在底座一侧,所述平移驱动装置的动力输出端与电机座一侧连接,可带动电机座作直线位移运动;在电机座上设有电机固定孔.本实用新型采用平衡位移原理,配装蜗轮,蜗杆,丝杠传动系统,使电动机产生平行左右移动,达到抽油机换带和紧带方便快捷的目的.采用摇臂输入轴驱动丝杠,松紧皮带或拆装皮带只需一个人即可操作,不用松动任何螺栓.具有较好的通用性,可根据需要调整滑杠长短,适合不同型号的电机使用,结构简单,安装方便,经济实用.
